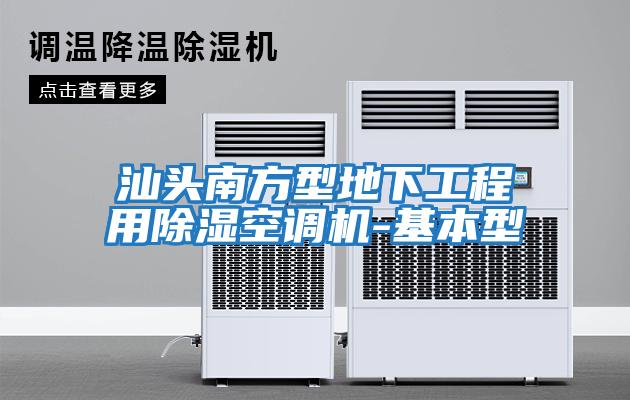

汕头南方型地下工程用除湿空调机-基本型
机组概况：
是我公司集四十余年空调除湿设备的专业设计和制造经验，通过大量的数据采集和分析，针对地下工程或类似地下工程使用环境，系列化开发了这一新型除湿空调设备，适用于国防工程、人防工程、地铁车站、航天基地、地下商场、地下娱乐中心等既有一般空调又有除湿要求的场所。
本系列产品运用了全新的设计理念，针对地下工程的热湿负荷特征度身定制，并采用了大量新材料、新技术和新工艺，机组同时具有中央空调机和除湿机两种功能，真正实现一机多用，各项性能指标优越，堪称新时代的节能环保先锋。
工作原理：
除湿机组系统的运作由除湿机的内循环（制冷剂循环系统）、除湿机的外循环（空气循环系统）组成;
除湿机的内循环：通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体，如此循环往复。
除湿机的外循环：在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气（→经过冷凝器散热）→从出风口吹出。
机组特点：
1.功能多样，一机多用：机组具有良好的工程适应性，可以实现空调、除湿和除湿调温三种工况运行模式。机组在空调模式为全负荷运行，可以有效地消除内余热，大道降低空气温度的目的，适合于工程热符合大的时期；机组在除湿模式为部分负荷运行，主要用于除湿，使用于工程余热较小、余湿较大的时期，可以在设备能调的配合下，实现低风量运行，确保工程内相对湿度满足要求，特别适用于地下工程的平时维护管理运行；机组在除湿调温模式为全负荷运行，适用于地下工程的平时维护管理运行；机组在除湿调温模式为全负荷运行，适用于平战结合工程在过渡季节和小余热、大余温工况的运行，可以有效地消除室内余温。
2.节能运行--热回收：利用冷凝热作为空调机的二次加热源，降低了机组的运行成本，节约了运行能耗，全面提高机组的节能指标。
3.结构型式"个性化"：地下工程用除湿空调机采用模块化设计理念和组合式结构，由混风过滤段、冷却再热段、送风段和主机段组合而成。自由拼装，连接简单，拆卸方便。
4.能量调节：机组通过使用高性能的螺杆压缩机或涡旋压缩机，分级调节实现多种工况运行模式，同时采用变速风机与压缩机的能调相结合。
5.直接蒸发，高效制冷：机组为自带冷源（直接蒸发式）多功能组合式除湿空调设备，集制冷系统、通风系统和控制系统于一体，与用冷冻水作为二次冷媒的机组相比，简单、高效，效率提高10%以上；蒸发器配列设计，充分利用蒸发器面积，在50%负荷时，蒸发器效率提高30%以上，制冷效率高。机组安装方便，现场只需接线、接管即可运行。
6.压缩机及冷配：压缩机和主要制冷配件均采用国际著名的产品，通过制冷系统科学合理的优化设计，机组噪音低、运行可靠、能效比高。
7.换热器：水侧换热器为壳管式换热器，采用高效换热管；空气侧换热器为铜管套铝翅片式换热器，采用美国OAK换热器生产线制造。换热器结构紧凑、压力好、换热效率高。
8.环保工质，"绿色"概念：机组采用满足淘汰CFC工质国家方案要求的R22制冷剂，有利地地球环境。公司亦可按用户要求订制R407C、R134a等HFC工质的除湿机。
9.外壳：机组采用国内外流行的高强度铝型材框架；拆弯件采用日本AMADA数控设备加工，具有优良的外观质量。机组采用拼装式结构，整体结构紧凑，美观大方，及富现代气息。
10.全自动控制：机组全面应用现代控制技术，优化控制模型，采用先进的PLC作为控制系统，自带控制柜，确保控制精度，且完美实现机电一体化。机组配有友好简单的全中文人机界面，标准配置为文本显示器，亦可按用户要求采用触摸屏。
11.可选择的网络功能：机组可通过调制解调器或以太网模块实现设备与远程计算机连接，利用INTERNET进行数据交换，对机组进行远程监控和故障分析，帮您快速准确地预测及排除故障，还可通过PROFIBUS总线实现局域网络机组的群控功能。
12.多重保护：机组设有过载、短路、缺相、过热、高低压等保护，以及风机、水泵、防火阀连锁保护。
13.功能段介绍：混风过滤段：使新风和回风进行混合，并对混合空气进行过滤处理，主要包括新风法兰、回风法兰和初效过滤器。冷却再热段：对空气进行相应的热湿处理，主要包括蒸发器和风冷冷凝器。送风段：将处理后的空气输送到目的地，主要包括变速风机和减震装置，出风方式为上出风。主机段：对制冷工质进行压缩冷凝处理，主要由压缩机和水冷冷凝器等制冷元器件和电器控制系统组成（对Ⅰ型机还包括风机）。其它：本公司还可以根据用户实际需求增设中效过滤段、中间段等辅助功能段，以满足不同场合的空气处理要求
14.功能结构示意图：
型号编制说明：
备注说明：进风方式规定如下：面对控制器，回风口在左侧的为左进风，回风口在右侧的为右进风；本系列机组的冷却水进出口与控制器呈异侧分布，即控制器在正面，冷却水进出口在背面。
型号示例：CK12-DX表示名义风量为m3/h，回风方式为端部回风的南方型地下工程用除湿空调机，面对机组控制器，回风口在右侧。
南方型-基本型性能参数表：
制冷量
KW
55
68
85
102
125
153
175
210
242
276
除湿量
Kg/h
32
40
50
60
75
90
100
120
135
150
风量
M⊥8
9000
机外余压
Pa
500
500
650
650
650
700
700
700
700
600
噪音
dB(A)
72
74
74
75
75
81
80
80
80
84
冷却水量
T/h
12
14
18
20
24
30
36
44
48
56
压缩机功率
kw
6.8×2
7.5×2
10.5×2
11.3×2
15×2
18.8×2
48
58
63
70
机组重量
kg
1060
1150
1430
1540
1800
2010
2640
2890
3200
3770
机组功率
KW
17.1
19.5
29
30.6
41
55.6
66
76
81
102
南方型-I型（带二次回风）性能参数表：
制冷量
KW
55
68
85
102
125
153
除湿量
Kg/h
32
40
50
60
75
90
风量
M⊥8
9000
机外余压
Pa
500
500
650
650
650
700
噪音
dB(A)
71
72
74
75
75
76
冷却水量
T/h
12
14
18
20
24
30
压缩机功率
kw
6.8×2
7.5×2
10.5×2
11.3×2
15×2
18.8×2
机组重量
kg
1030
1100
1280
1310
1630
1910
机组功率
KW
17.1
19.5
29
30.6
41
55.6
机组名义工况：
<
<
<
<
<
<
<
<
